2.2 软件安装

2.2.1 Diamond软件下载

1、到Lattice官网注册账号（软件下载和申请license都需要）。

2、到如下网址http://www.latticesemi.com/LatticeDiamond 下载对应操作系统的最新Lattice Diamond软件安装包。

2.2.2 Diamond安装步骤

按照向导安装软件：

1、双击打开下载好的软件（请注意操作系统的版本和下载软件的版本）。

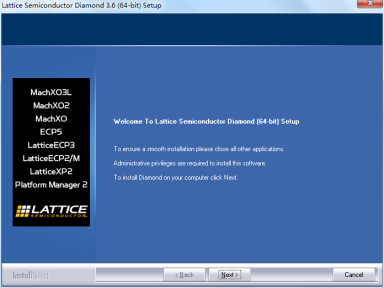

2、进入安装首页。

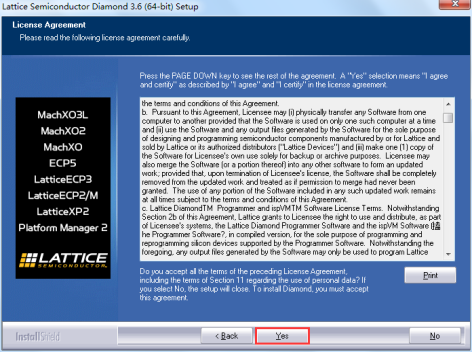

3、点击Next，进入协议界面，点击Yes，同意协议并安装。

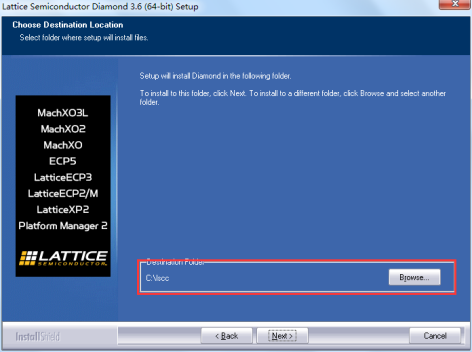

4、修改安装路径，默认是安装在C盘。（注意安装路径不能包含中文）

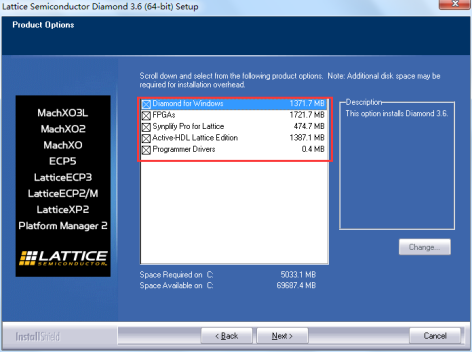

5、修改完路径后，点击Next，进入工具选项界面。

6、建议选择默认设置，即全部安装。

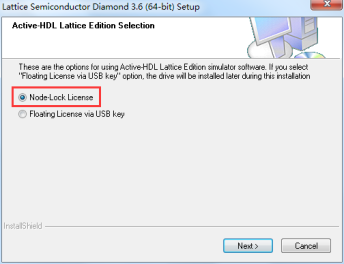

7、认证设置。没有USB key，就只能选择Node-Lock License。

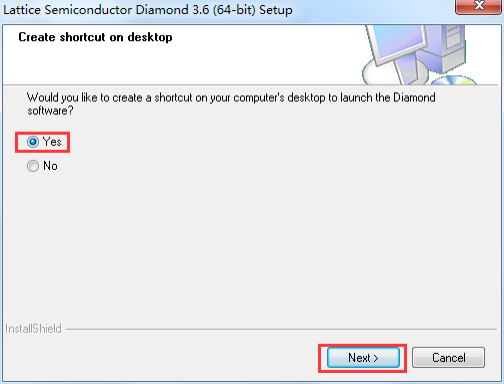

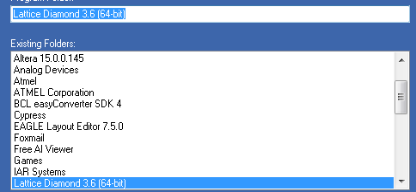

8、点击Next，选择是否创建桌面快捷键。

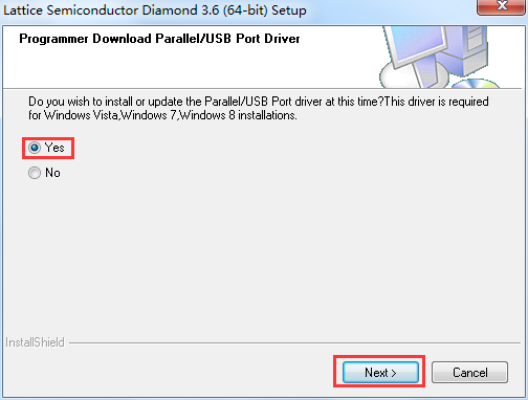

9、点击Next，选择是否安装USB驱动，必须同意，否则将导致代码无法烧录。

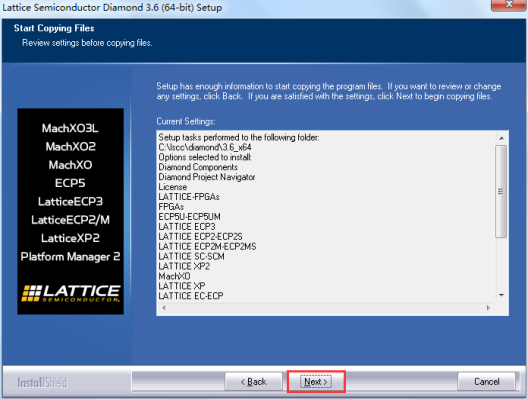

10、完成这一系列设置后，软件列出所有设置内容。

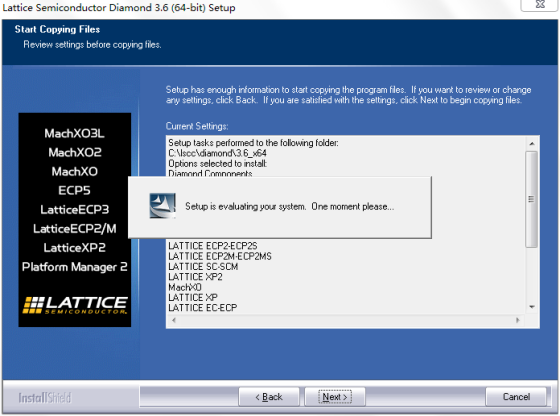

11、点击Next，正式进入安装环节。软件会评估一下本机系统，决定是否继续安装。

12、一般配置的PC机都可以通过评估。进入安装。

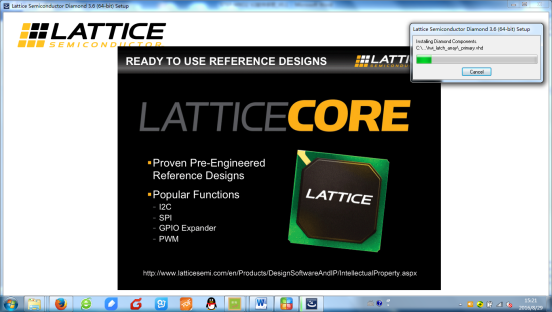

13、耐心等待=========>

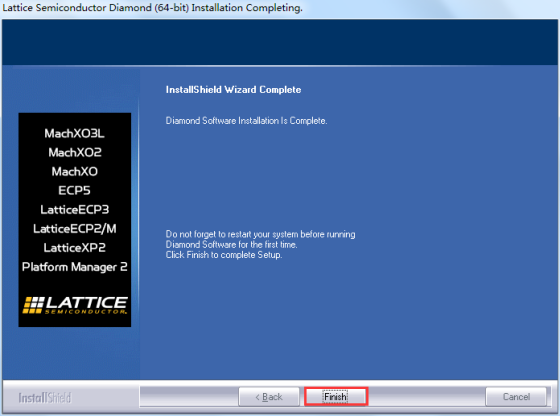

14、点击Finish，完成安装。

2.2.3 Diamond软件注册

Diamond软件安装完成后，这个时候还不能正常使用，需要一个许可证（License）。

Diamond软件不仅提供了简单易用的操作环境，而且提供免费许可证使得用户能够设计并评估Diamond软件支持的不带SERDES的器件的性能。

1、免费许可证获取十分简单，首先需要有一个Lattice官网账号（需要邮箱）。

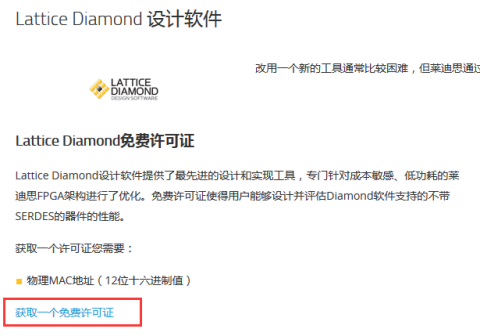

2、访问官网页面http://latticesemi.com/Support/Licensing.aspx，点击获得一个免费许可证。

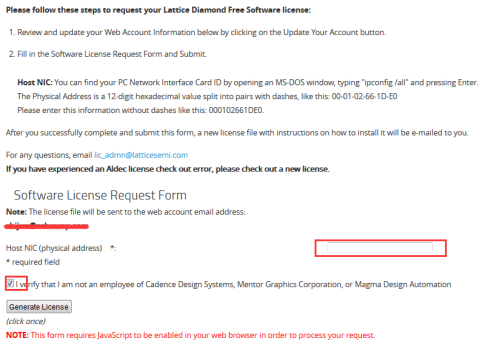

3、填写机器物理地址，生成一个license.dat文件，将会发送到注册所用的邮箱。

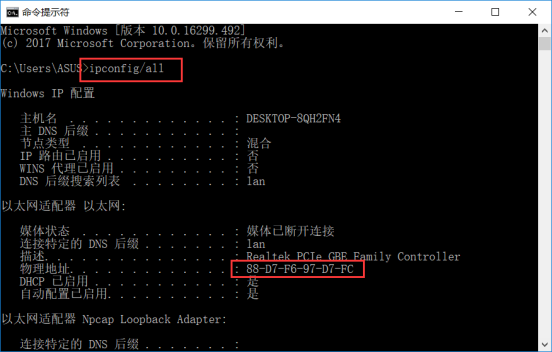

如何获取机器物理地址？在命令提示符窗口输入ipconfig/all,找到本地链接的网卡物理地址。

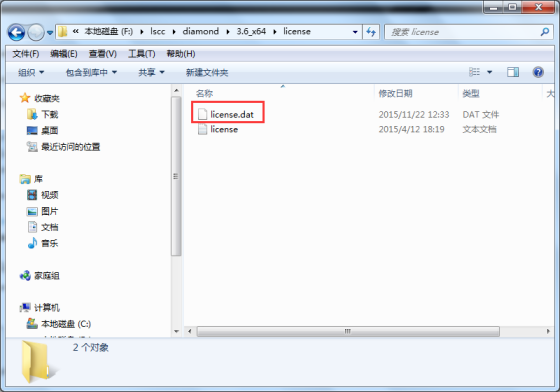

4、在软件安装过程中，已自动添加系统环境变量。只需将申请的license.dat文件拷贝到安装目录下的license文件夹中，本文例为：D:\lscc\diamond\3.6_x64\license

至此完成License文件设置，可以开始使用Diamond进行设计了。

注意！！！

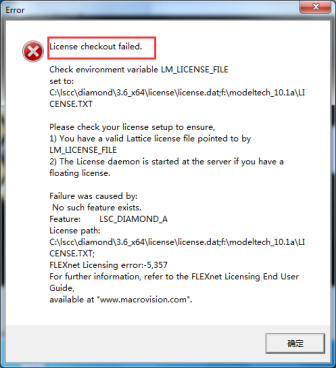

如双击打开Diamond软件是出现如下错误，则表示环境变量设置有问题。

解决方法是：

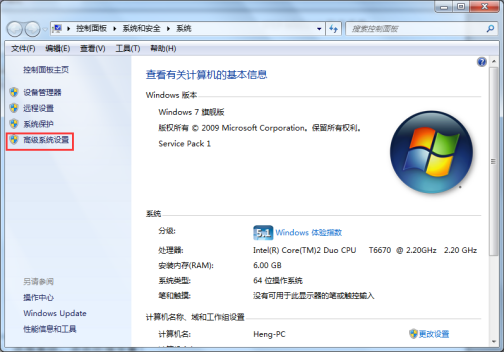

右击“计算机”选择属性，进入控制面板中的系统属性界面。

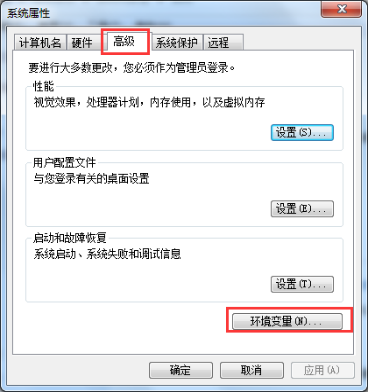

点击高级系统设置。选择高级，点击环境变量！

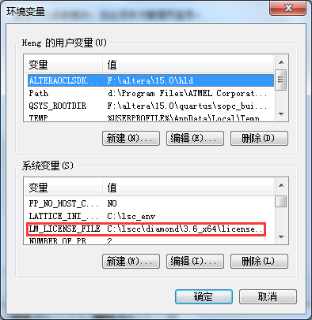

进入环境变量设置界面，查看用户变量中是否存在与系统变量LM_LICENSE_FILE相冲突的变量。若用户变量中没有该变量，则从系统变量中将该变量内容复制出来，添加进入用户变量中。
